Из чего состоит кондиционер?

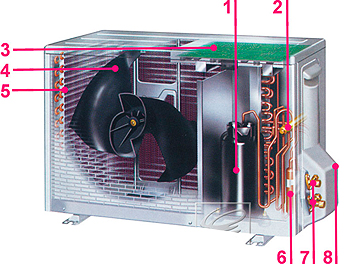

Внешний блок кондиционера

1 Компрессор —Главная функция - направление движения предварительно сжатого фреона по заданной траектории холодильного контура. Устройство вытягивает пары фреона из испарителя и отправляет хладагент в конденсатор. Это достигается путём предварительного сжатия фреона методом нагревания до состояния кипения в испарителе, следовательно, происходит накопление пара в конденсаторе и дальнейшее упорядоченное движение хладона по холодильному контуру.  Хладон  в газообразном состоянии с давлением 3-5 бар. , что является низким показателем, поступает в компрессор. Далее там происходит его сжатие до показателей 15-25 бар. Далее его путь ведет к конденсатору. Выделяют следующие типы компрессоров: -ротационные; -поршневые; -спиральные.

2 Четырехходовой клапан —Эта деталь устанавливается на кондиционеры, имеющие функцию подогрева. Задача клапана - изменить ход движения хладагента в системе: наружный и внутренний блок меняются функциями. Теперь во внутреннем блоке происходит нагрев воздуха, а в наружном его охлаждение.

3 Плата управления. В кондиционерах возможно как наличие нескольких плат, так и их полное отсутствие. Это зависит от его марки и модели. В инверторных моделях плата устанавливается обязательно. Во внешний блок кондиционера плату устанавливать не рекомендуется, так как это приводит к нарушению его работы из-за резкого перепада температурного режима.

4 Вентилятор. Его прямой обязанностью является охлаждение конденсатора. Скорость можно регулировать.

5 Конденсатор. Его задача - обеспечивать конденсацию предварительно сжатого компрессором газообразного хладагента, тем самым выводить тепло из системы в окружающую среду.

6 Фильтр фреоновой системы. Имеет вид сетки из металла и выполняет защитную функцию для компрессора от повреждений.

7 Вальцовочные соединения — служащие для скрепления с медными трубами, соединяющими, в свою очередь, наружный и внутренний блоки.

8 Защитная пластиковая крышка — закрывает вальцовочные соединения и клемму для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а вальцовочные соединения остаются с наружи.

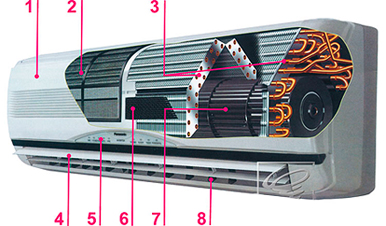

Внутренний блок кондиционера

1 Передняя панель.  Это изделие из пластика, служащее для перехода воздуха во внутренний блок. Легкая в монтаже и снятии для необходимых работ

2 Стандартный фильтр. Также представлен в виде пластиковой сетки и играет важную роль в системе, не пропуская внутрь пыль и грязь. В связи с этим требует очистки раз в две недели.

3 Испаритель. Важная часть системы кондиционера, отвечающая за нагрев и охлаждение фреона. Воздух, который проходит через этот радиатор, охлаждается или нагревается.

4 Горизонтальные жалюзи. Это элемент кондиционера, имеющие электропривод, с помощью которого можно регулировать направление воздуха по вертикали даже при помощи дистанционного пульта управления. Также есть возможность установить режим автоматического равномерного распределения воздуха по комнате, при этом жалюзи будут совершать движения вверх-вниз.

5 Индикаторная панель. С помощью светодиодных лампочек на панели кондиционер сообщит о выбранном режиме работы или наличии какой-либо неисправности.

6 Дополнительный фильтр тонкой очистки. Этот элемент предназначен исключительно для придания помещению еще одной ступени очистки воздуха от мелкой пыли (электростатический) и от неприятных запахов (угольный).

7 Турбина. Работает от электродвигателя и не дает нагреваться испарителю. Имеет 3-4 скорости работы.

8 Вертикальные жалюзи. Выполняют ту же функцию, что и горизонтальные, направляя движение воздуха в помещение, но главным отличием является распределение воздуха в горизонтальном измерении. А также функция регулировки с пульта возможна лишь в относительно дорогих моделях кондиционеров.
